手持式合金分析仪的X射线光管结构

手持式合金分析仪是金属材料检测中一种简单便捷高效的光谱仪，根据合金分析仪的X射线荧光的产生原理，一台X射线荧光光谱合金分析仪仪在结构上主要由激发源、色散系统、探测系统等3部分组成。本文主要讲述手持式合金分析仪的X射线光管结构。

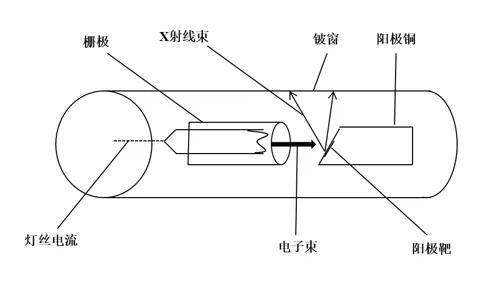

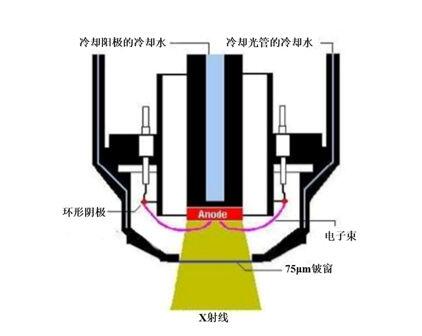

常规X射线光管主要采用端窗和侧窗两种设计。普通X射线光管一般由真空玻璃管、阴极灯丝、阳极靶、铍窗以及聚焦栅极组成，并利用高压电缆与高压发生器相接，同时高功率光管还需要配有冷却系统。侧窗和端窗X射线光管结构如图1和图2所示。

当电流流经X射线光管灯丝线圈时，引起阴极灯丝发热发光，并向四周发射电子。一部分电子被加速，撞击X射线光管阳极，大约99%的能量转换成热；另一部分撞击电子，电子减速，动能损失，损失的动能将以光子发射的形式出现，从而产生连续X射线谱和靶线特征谱。X射线经铍窗出射后，照射样品。
