Terra便携式X射线衍射仪

源自NASA和Olympus的已获专利的技术
TERRA移动式XRD系统是一款高性能、全封闭、电池操作、封闭射线式便携XRDX射线衍射仪，可以通过对钙到铀元素进行的一次性

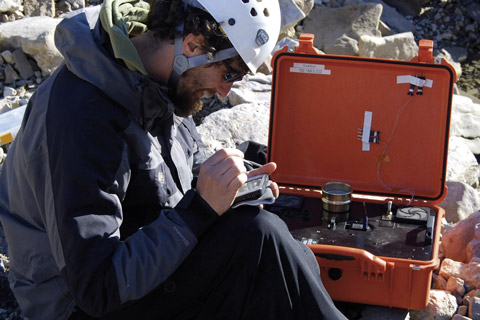

快速XRF扫查，提供材料主要成份、次要成份或微量成份的全晶相ID信息。系统对样品进行少准备的技术及其独特的样品舱，可使操作人员在野外对样品进行快速的分析。
Olympus的TERRAX射线衍射仪初的研发目的是为NASA的火星科学实验室（MSL）项目进行化学和矿物学检测，如今已经发展成一款利用XRD/XRF两种高级技术、进行日常实际应用、坚固耐用、便携性能强的野外作业仪器。TERRA将Olympus和NASA的创新成果结合在一起使用，开创了同时使用X射线衍射和X射线荧光技术进行测量的新方式。
TERRA便携式X射线衍射仪使用一种专门开发的直接激励电荷耦合器件（CCD）“摄像头”，可以同时为X射线衍射和X射线荧光分析收集X射线光子数据。这是因为内置摄像头可以同时探测到光子位置和光子能量。能量分辨率约为200 eV (5.9 keV)的TERRA，可以非常方便地进行XRF分析，易如查看软件光谱显示。



                                                火星科学实验室 (MSL) “好奇号”火星探测器

简便的样本准备过程
TERRA便携式X射线衍射仪大地简化了X射线衍射实验中的样本采集工作。一般来说，为了确保晶粒可以在大量足够的方向上无序衍射，应该将样本研磨成粉末并碾压成小球状。
已获得专利的Terra便携式X射线衍射仪样本振动舱为用户免除了这个步骤。只需15 mg的样本，振动舱的对流传热过程就可以为仪器的光学设备提供晶粒结构的许许多多的衍射方向。这样就可生成非常理想的X射线衍射图案，而且基本上不会出现使用传统的准备方式时会遇到的择优方向影响的问题。得益于独特的粉末处理系统、非机械性角度计，以及少的复杂性移动部件，TERRA便携式X射线衍射仪特别适用于那些对仪器的便携性和使用的方便性要求高的野外应用。
样品只需15 mg
2-4 分钟
粉末颗粒 < 150 µm

X射线衍射数据

X射线荧光数据
